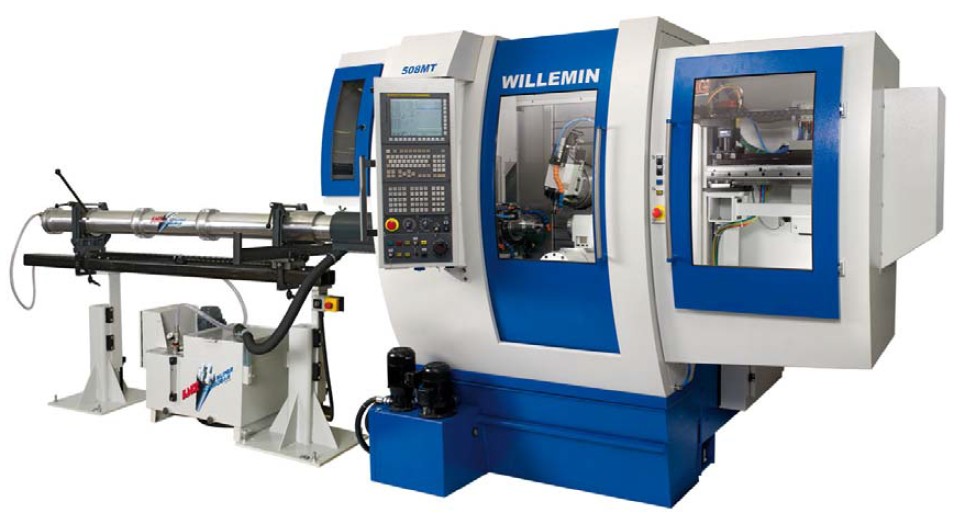

| 產品類型（Classification） | 6至8軸多工序加工中心 | 產品型號（Type） | 508MT |
應用范圍 （Application Scope） |
直徑最大可達鑼mm的棒料或單個零件的加工 |
| 機床特征簡要說明（Introduction）： |
508RnT一多工序加工中心 威力銘-馬科黛爾公司在設計方面的長期傳統理念既能保證508MT加工中心的超高精度,又使該機床擁有無可比擬的柔性,通過-次裝夾卉在同-加工循環內完 成復雜零件的六面體的加工。所采用的高性能電主軸尤為適合高需求的加工應用。高精度臥式軸/分度頭具有雙重功能,低速運轉時猶如一分度頭,而高速運轉時即 是一個車削主軸。機床可配各-帶有三工位塔座的多工位背面加工裝置。 機床結構 ■擺動式主軸 ■高強度的鑄鐵床身,帶加強筋板,進一步保證了機床的最佳動態和靜態剛性. ■為降低結構熱脹,采用隔離鋼板將機床的機械區域與加工區域徹底分開。 ■機床的主結構以及外圍輔助設備均衡地安裝在框架上, ■該結構確保超高精度的加工需求, 各軸的行程： X=450mm Y=200mm Z=425mm A=360° /s2=6`000rpm B=-15° /+100° C=360° /S3=6`000rpm U=300mm W=360° |
||||
| 機床配置： |
機床配置 HSK-E40刀庫和換刀機構 ■48刀位(可選72刀位)■10個刀位可用于定向刀具,類似刀位的增加可選■刀對刀換刀時間0.8秒■切屑到切屑換刀時間3秒 ■姐妹刀、刀具壽命、刀補參數等的智能刀具管理 A軸分度頭 ■銑削模式轉速為300rpm■車削模式轉速為sO00rpm■連續扭矩72Nm■功率7.5kW■錐面規格A4 ■至40巴時的液壓縮緊力為40000N■通孔直徑42mm(選項Φ50mm)作為標準配置提供的有圓型、方型、多面體棒料或單個毛坯加工用的各種類型的夾具,根據個別需要還可選擇性提供其它適用的夾緊裝置。 CNC數控系統 Fanuc31-A5數控系統為高效率的508MT機床提供了相應的技術.最佳刀具軌跡的斜面加工軟件的使用簡化了編程. 數字式背面加工裝置 具有兩種配置: 0°-90° 擺動的單工位加工單元,可配置■副主軸/分度頭■或自定心虎鉗■或尾座 帶有3工位的塔座 用于塔座定位的高精度機械鎖緊: ■副主軸/分度頭+自定心虎鉗+尾座,或 ■副主軸/分度頭+2個自定心虎鉗,或 ■2個自動定心虎鉗+尾座，留出一個工位以確保電主軸轉至90°的位置。 副主軸/帶C軸的分度頭 ■可于水平、垂直或任意位置使用■銑削模式的轉速為300rpm■s1/s6扭矩：10/16Nm■車削模式的轉速為6000rpm ■s1/s6功率:5.8/8.6kW■鎖緊力8500N■聯動加工模式■高分辨率的直接測量■適用的夾緊系統 虎鉗 ■可于水平、垂直或任意位置使用■液壓式自定心虎鉗■夾緊力可調■機床上的卡爪加工 尾座 ■固定式或旋轉式尾座■等于棒料直徑10倍的工件夾持■扭矩控制 空位 ■保留一個工位空缺,以允許電主軸轉至90°位置后的加工 |
||||
