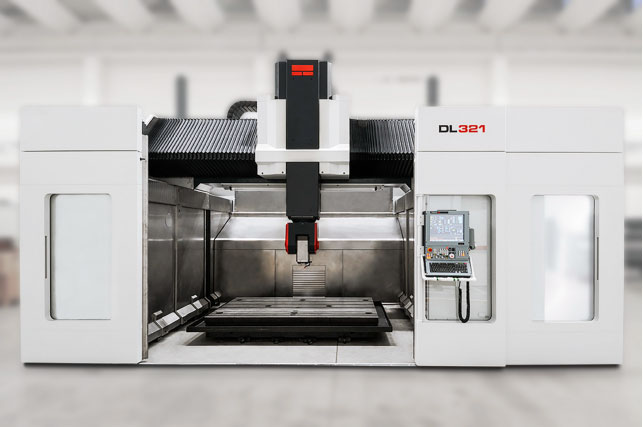

全新的緊湊型龍門產品
機床采用全新的設計理念，包括獨特的 45°滑枕旋轉設計和XY軸線性電機驅動，以提高速度和加速度。是模具精加工和輕合金航空結構加工的理想解決方案，采用緊湊的尺寸與非常大的加工區域相結合。 寬敞的前門非常適合裝載大型和重型工件，同時保證了對加工工件開闊的觀察視野。DL32充分利用了FIDIA M5A雙擺動銑頭，速度更快、精度更高。
| 描述 | DL321 |
|
線性軸
行程: X
Y Z |
3200 mm
2200 mm 1250 mm |
| 各軸最大運動速度 X - Y - Z | 60 – 60 - 30 m/min |
| 工作臺尺寸 | 3000mm x 2000 mm |
| 工作臺承重 | 5000 kg/m2 |
M5A: FIDIA 雙擺動5軸銑頭
| 技術參數 | M5A/** |
| C 軸 | |
| C軸行程 | ± 360° |
| C軸最大連續速度 | 5.400°/min (15 rpm) |
| A 軸 | |
| A軸行程 | + 95° / - 110° |
| A軸最大連續速度 | 5.400°/min (15 rpm) |
| 主軸技術參數 | M5A/55-24 | M5A/65-15 |
| 最大功率(S6 - 40%) | 55 kW | 65 kW |
| 最大扭矩 (S6 - 40%) | 87.5 Nm | 124Nm |
| 最大功率/扭矩(S1 –100%) | 42 kW / 67 Nm | 50 kW / 95.5 Nm |
| 加工時主軸轉速 (M03) | 240÷24.000 1/min | 150÷15.000 1/min |
| 刀柄(DIN 69 893) | HSK63A | HSK100A |
