產品詳細
|

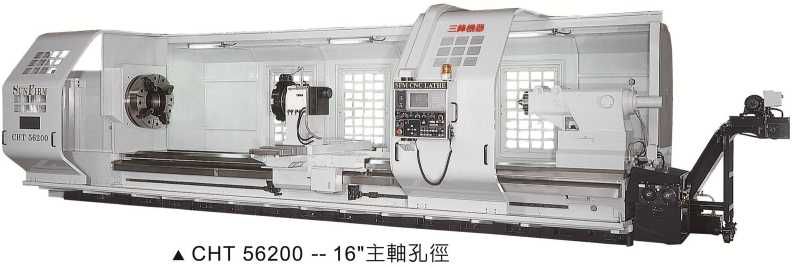

CHT系列技術參數
|
|||||||
|
項目
|
系列
|
||||||
|
CHT56
|
CHT60
|
CHT64
|
|||||
|
加工能力
|
床臺旋徑
|
1420 mm (56”)
|
1520 mm (60")
|
1620 mm (64")
|
|||
|
鞍座旋徑
|
1000 mm (40")
|
1100 mm (44")
|
1200 mm (48")
|
||||
|
凹口旋徑
|
*1700 mm (68")
|
*1800 mm (72")
|
*1900 mm (76")
|
||||
|
凹口寬度
|
*610 mm (24")
|
||||||
|
主軸箱
|
兩心間距離
|
1500 mm, 2000 mm, 3000 mm, 4000 mm, 5000 mm, 6000 mm, 7000 mm, 8000 mm
|
|||||
|
主軸鼻端
|
A2-15 / *A2-20, A2-28, special
|
||||||
|
主軸孔徑
|
153 mm (6")
|
*230 mm (9")
|
*310 mm (12")
|
*406 mm (16H)
|
*532 mm (21")
|
||
|
主軸轉速
|
1-500rpm
|
1-400rpm
|
1-300rpm
|
1-250rpm
|
1-200rpm
|
||
|
主軸變速
|
4
|
2
|
|||||
|
鞍座
|
x軸行程
|
900 mm (35")
|
|||||
|
z軸行程
|
1800 mm, 2300 mm, 3300 mm, 4300 mm, 5300 mm, 6300 mm, 7300 mm, 8300 mm
|
||||||
|
伺服馬達
|
X:4KW (5.4 HP) Z : 7 KW (9.4 HP)
|
||||||
|
快速進給
|
X : 6 m/min (236 ipm) Z : 6 m/min (236 ipm)
|
||||||
|
切削進給
|
X/Z : 0.001-500 mm/rev (0.0004"~20Vrev)
|
||||||
|
刀塔
|
刀數
|
H4_/ *H6 , V8
|
|||||
|
外徑刀尺寸
|
32x32 mm (1-1/4"x1-1/4")
|
||||||
|
內徑刀尺寸
|
060 mm (2.3")
|
||||||
|
尾座
|
尾座心軸直徑
|
0200 mm (7.8")
|
|||||
|
心軸行程
|
250 mm (10")
|
||||||
|
心軸錐度
|
MT NO.6
|
||||||
|
馬達
|
連續定格
|
AC 30 KW (40 HP)
|
|||||
|
30分鐘鐘即
|
AC 37 KW (50HP)
|
||||||
|
油壓泵浦
|
2.3 KW (3 HP)
|
||||||
|
冷卻水泵浦
|
0.56 KW (0.75 HP)
|
||||||
|
床臺
|
床臺寬度
|
850 mm (33")
|
|||||
|
控制
|
控制器
|
FANUC, FAGOR, SIEMENS
|
|||||
