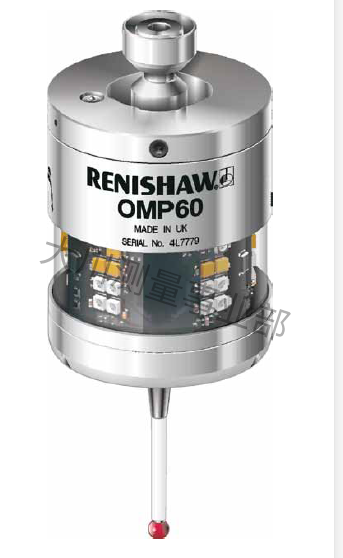

OMP60是一款光學機床測頭，適用于中小型加工中心及多用途車銑中心。該產品對光學干
擾、誤觸發和振動具有抵御能力。
OMP60可在“傳統”或“調制”光學傳輸模式下工作 — 詳見測頭設定部分。
| OMP60規格 | ||||||
| 主要應用 | 大中型加工中心及車銑復合中心上的工件檢測和工件找正。 | |||||
| 尺寸 | 長度 | 76 mm | ||||
| 直徑 | 63mm | |||||
| 重量（不含刀柄） | 含電池 | 885 g | ||||
| 不含電池 | 836 g | |||||
| 傳輸類型 | 360°紅外線光學傳輸（調制模式或傳統模式） | |||||
| 開啟方式 | 光學M代碼，旋轉開啟或刀柄開關。 | |||||
| 關閉方式 | 光學M代碼，延時，旋轉關閉或刀柄開關。 | |||||
| 主軸速度（最大） | 1000 轉/分 | |||||
| 工作范圍 | 達6m | |||||
| 兼容的接收器/接口 | 調制模式 OMI-2， OMI-2T , OMI-2H.OMI-2C或OSI/OMM-2 |
傳統模式 OMI 或OMM/MI12 |
||||
| 感應方向 | ±X、±Y、+Z | |||||
| 單向重復性 | 1.00 µm 2, -50mm測針長度 | |||||
| 測針觸發力 | ||||||
| 出廠設定 | ||||||
| XY低觸發力 | 0.75 N, 76 gf | |||||
| XY高觸發力 | 1.40N, 143 gf | |||||
| Z | 5.30 N, 540 gf | |||||
| 最大設定： | ||||||
| XY低觸發力 | 2.00 N, 204 gf | |||||
| XY高觸發力 | 3.50N, 357gf | |||||
| Z | 14.00 N, 1428 gf | |||||
| 最小設定： | ||||||
| XY低觸發力 | 0.50 N,51 gf | |||||
| XY高觸發力 | 0.90N,92gf | |||||
| Z | 3.50 N, 357 gf | |||||
