| GLS-150 系列 |
|---|
| 重要諸元 | GLS-150 | GLS-200 | GLS-260 |
|---|---|---|---|
| 最大旋徑 | Ø 500 mm | ||
| 床鞍蓋上旋徑 ( 前門 ) | Ø 380 mm | ||
| 最大車削直徑 *1 | Ø 400 mm / Ø 280 mm*2 | ||
| 標準車削直徑 *1 | Ø 165 mm | Ø 204 mm | Ø 254 mm |
| 最大車削長度 *1 | 500 mm / 340 mm*2 | ||
| 最大工件重量 *3 | 85 kg | ||
| 夾頭尺寸 | Ø 6" | Ø 8" | Ø 10" |
| 棒材容徑 | Ø 45 mm | Ø 51 mm | Ø 65 mm |
| 主軸 | GLS-150 | GLS-200 | GLS-260 |
|---|---|---|---|
| 主軸通孔徑 | Ø 56 mm | Ø 66 mm | Ø 76 mm |
| 主軸軸承直徑 | Ø 80 mm | Ø 100 mm | Ø 120 mm |
| 油壓缸徑 | Ø 6" | Ø 8" | Ø 10" |
| 主軸鼻端 | A2-5 | A2-6 | A2-8 |
| 主軸馬達 | β 8 / 8,000i | β 8 / 8,000i | β 12 / 7,000i |
| 馬達馬力 ( 連續 ) | 7.5 kW ( 10 HP ) | 11 kW ( 15 HP ) | |
| 馬達馬力 ( 30分 ) | 11 kW ( 15 HP ) | 15 kW ( 20 HP ) | |
| 馬達全馬力輸出轉速 | 1,500 rpm | 1,500 rpm | 1,500 rpm |
| 主軸傳動方式 | 直結皮帶帶動 | ||
| 主軸驅動比 | 1 : 1 | 7 : 10 | 7 : 12 |
| 主軸轉速 | 60 ~ 6,000 rpm | 42 ~ 4,200 rpm | 35 ~ 3,500 rpm |
| 主軸全馬力輸出轉速 | 1,500 rpm | 1,050 rpm | 875 rpm |
| 內藏式主軸馬達 ( 選用 ) |
GLS-150 | GLS-200 | GLS-260 |
|---|---|---|---|
| 主軸馬達 | α B112M / 15,000i | --- | --- |
| 馬達馬力 ( 連續 ) | 5.5 kW ( 7.4 HP ) | --- | --- |
| 馬達馬力 ( 30分 / 峰值 ) |
7.5 kW ( 10 HP ) | --- | --- |
| Cs 軸 ( 選用 ) | ||||
|---|---|---|---|---|
| Cs 軸馬達 | 主軸馬達 + Bz-sensor Ø125 / MPCI-9051A | |||
| 最小主軸定位精度 | 0.001° | |||
| 動態精度 | ±0.02° | |||
| X & Z 軸 | GLS-150 | GLS-200 | GLS-260 |
|---|---|---|---|
| X 軸最大行程*1 | 220 / 215 mm ; [ 10-St. / 12-St. ] | ||
| Z 軸最大行程*1 | 520 mm | ||
| X / Z 軸快速進給 | 24 / 30 m / min. | ||
| 滑軌型式 | 線軌 | ||
| 進給率 | 1 ~ 4,800 mm / min. | ||
| X 軸伺服馬達 | AC 1.2 kW ( 1.6 HP , FANUC β 8/3,000i, 絕對值解碼, 1,000,000/轉 ) | ||
| Z 軸伺服馬達 | AC 1.2 kW ( 1.6 HP, FANUC β 8/3,000i, 絕對值解碼, 1,000,000/轉 ) | ||
| X 軸滾珠螺桿 直徑 / 螺距 |
Ø 32 mm / 10 mm | ||
|
Z 軸滾珠螺桿 |
Ø 32 mm / 10 mm | ||
| X / Z 軸推力 ( 連續 ) | 448 kg | ||
| 刀塔 | GLS-150 | GLS-200 | GLS-260 |
|---|---|---|---|
| 刀塔容量 | 12 支刀 ( 選用 10 支刀 ) | 10 支刀 ( 選用 12 支刀 ) | |
| 驅動馬達 | FANUC AC 伺服馬達 | ||
| 換刀速度 | 0.2 秒 ( 相鄰刀 ) / 0.5 秒 180° ( 對邊刀 ) | ||
| 精度 | 定位: ± 0.00069°, 重現性: ± 0.00027° | ||
| 四方型刀具 | □ 20 mm | □ 25 mm | |
| 圓形刀具 | Ø 32 mm | Ø 40 mm | |
| 動力刀塔 ( 選用 ) | GLS-150 | GLS-200 | GLS-260 | |
|---|---|---|---|---|
| 最大車削長度 | 340 mm | |||
| 刀塔容量 | 12 | |||
| 動力刀塔容量 | 6 ( 刀具同時旋轉 ) | |||
| 動力刀塔馬達功率 | AC 1.2 kW ( 1.6 HP, FANUC β 8/3,000 is, 絕對值解碼, 1,000,000 / 轉) | |||
| 動力刀塔馬達扭矩 | 7 N-m [ 連續 ] | |||
| 驅動馬達 | FANUC AC 伺服馬達 | |||
| 換刀速度 | 0.2 秒 ( 相鄰刀 ) / 0.5 秒 180° ( 對邊刀 ) | |||
| 四方型刀具 | □ 20 mm | |||
| 圓形刀具 | Ø 25 mm | |||
| 動力刀塔刀具規格 | 1 ~ 13 mm ER 20 | |||
| 動力刀塔轉速 | 10 ~ 4,400 rpm | |||
| Y 軸 ( 選用 ) | GLS-150 | GLS-200 | GLS-260 |
|---|---|---|---|
| 最大車削直徑 | Ø 280 mm | ||
| X 軸最大行程 | 195 mm | ||
| Y 軸最大行程 | 70 mm = ± 35 mm | ||
| X / Y 軸快速進給 | 24 / 10 m / min. | ||
| 滑軌型式 | 線軌 | ||
| 進給率 | 1 ~ 4,800 mm / min. | ||
| X 軸伺服馬達 | AC 1.2 kW ( 1.6 HP, FANUC α 8/3,000 i, 絕對值解碼, 1,000,000 / 轉 ) | ||
| Y 軸伺服馬達 | AC 1.2 kW ( 1.6 HP, FANUC α 8/3,000 i, 絕對值解碼, 1,000,000 / 轉 ) | ||
| X 軸滾珠螺桿 直徑 / 螺距 |
Ø 32 mm / Pitch 10 | ||
| Y 軸滾珠螺桿 直徑 / 螺距 |
Ø 32 mm / Pitch 6 | ||
| X / Y 軸推力 ( 連續 ) | 513 / 855 kg | ||
| 尾座 ( 選用 ) | GLS-150 | GLS-200 | GLS-260 |
|---|---|---|---|
| 心軸內錐孔 | MT#4 ( 活動頂針 ) | ||
| 心軸直徑 / 行程 | Ø 70 / 150 mm | ||
| 尾座本體行程*1 | 290 mm | ||
| 可程式控制心軸 / 尾座本體 |
是 / 否 | ||
| 尾座本體移動方式 | 油壓馬達 + 齒條 ; 伺服馬達 + 滾珠螺桿 ( 選用 ) | ||
| 一般性規格 | GLS-150 | GLS-200 | GLS-260 |
|---|---|---|---|
| 定位精度 ( X / Y / Z ) | ± 0.005 mm | ||
| 重現性 ( X / Y / Z ) | ± 0.003 mm | ||
| 標準控制器 | FANUC Oi-Mate ( 選用 Oi-TD ) | ||
| 電壓 / 功率需求 | AC 200 / 220 +10% to -15% 3 相 / 26 kVA | ||
| 油壓箱容量 | 50 L | ||
| 冷卻水箱容量 | 100 L | ||
| 冷卻幫浦 | 0.5 kW ( 3/4 HP , 60Hz ) rated at 3 bar | ||
| 機器重量 | 3,200 kg | ||
| 機器重量 ( Y 軸機型 ) |
3,600 kg | ||
| 外觀 ( 長 × 深 × 高 )*1 |
2,260 x 1,490 x 1,675 mm | ||
| Y 軸機型 : 2,450 x 1,655 x 2,060 mm | |||

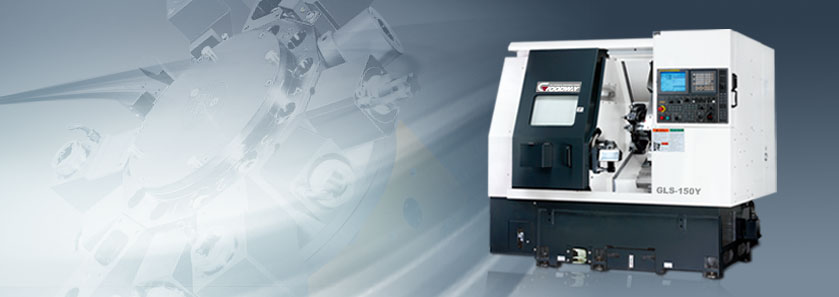

高速 CNC 車削中心
挾帶著業界領先科技與高品質零件，程泰 GLS 系列車床結合了大馬力、快速加工、高剛性結構等性能，提供高效率之復合車銑加工能力，此一系列 CNC 車床，可以輕易達成您今日及未來的切削需求。除此之外，選用動力刀塔、C 軸、Y 軸，可在同一機臺進行車、銑、鉆等復合加工功能，也可以對端面和圓柱面進行輪廓銑削
30?斜床結構使操作人員容易上下工件且排屑順暢
采用以工業級橡膠包覆特殊鋼片融結成一體之刮刷片和不銹鋼滑軌護蓋，能保障車床之耐用性
全包覆防護鈑金將車削鐵屑與冷卻液隔離在機床內，提供您安全干凈的工作環境
自動潤滑系統提供滑道、滾珠導螺桿及其他重要元件精確調整的潤滑油。潤滑油分配系統于待機時會自動關閉以避免浪費
Y 軸
選用 Y 軸功能使得 GLS 系列的加工方式如同加工中心機配備第四軸旋轉臺。( X, Y, Z 軸同于加工中心機之 X , Y , Z 軸，C 軸同于第四軸旋轉臺 )；此一將車床、加工中心機整合于同一機臺的加工方式，可大幅節省人力、加工時間、占地面積及機臺與治具的采購成本，并可減少因搬運工件所形成之各種不確定因素
動力刀塔
選用動力刀塔及 C 軸控制使 GLS 系列成為車銑復合中心，可將一工件在同一車床內完成車、銑、鉆及攻牙等加工。避免因?yàn)楣ぜ跈C(jī)器間移動所產生的誤差，并節省加工時間及人力
超強度結構
具高效能加強肋之床臺不僅是一體鑄造成型，而且采用高張力米漢納鑄鐵，并加上熱流平衡設計，能滿足長年加工使用之需求，也因鑄件能提供較大的防震阻尼及減低變形量，使得機臺不但耐用而且具有特別突出的性能表現
主要機臺構件整合為一強固基礎，低重心機身及 30? 床鞍設計提供機頭，刀塔及尾座極為穩固的基座
運用有限元素分析 ( FEM )，讓一體成型床臺之加強肋達到最佳化設計，機械強度較傳統設計增加 30 %。所以 GLS 系列產品可從事重切削并保持長期超高精度，機臺的高剛性結構能延長加工刀具之使用壽命
| 輸出功率 | 1.2 kW ( 1.6 HP ) |
|---|---|
| 馬達型號 | FANUC β8 / 3000 is |
| 最大鉆孔能力 | M8 * P1.25 |
| 最大銑削能力 | Ø 12 * 10 mm |
| 齒輪比 | 22 : 15 |
復合車銑能力
| 刀具 | 主軸轉速 ( rpm ) |
切削速率 ( mm / min. ) |
切削速度 ( m / min. ) |
切削深度 ( mm ) |
|
|---|---|---|---|---|---|
| 鉆孔 | Ø 13 HSS | 650 | 65 | 26.5 | 無 |
| 端銑刀 | Ø 12 HSS end drill | 600 | 60 | 無 | 0.39 |
| 攻牙 | M8 * P1.25 | 600 | 750 | 15 | 無 |
