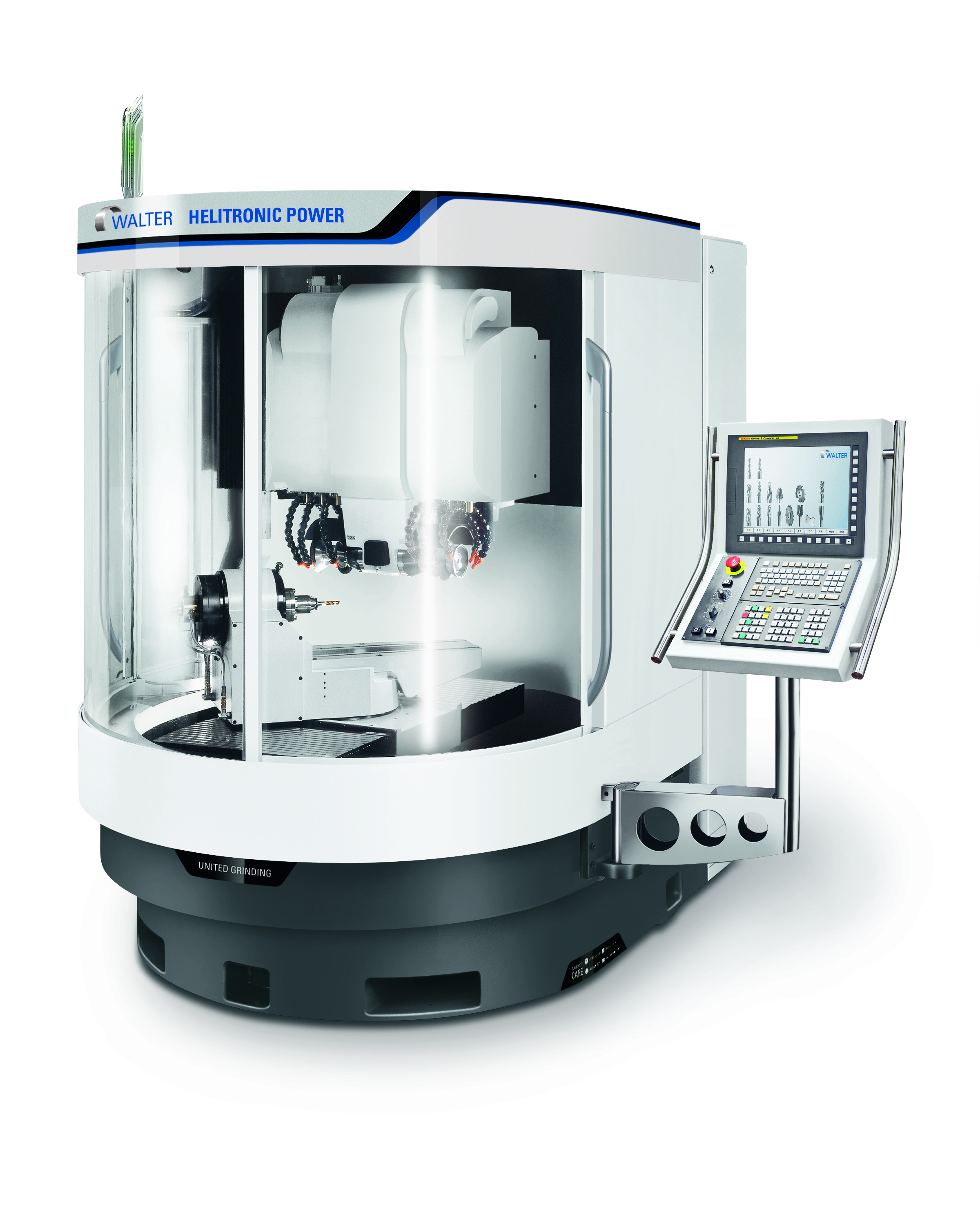

WALTER HELITRONIC POWER

  機床特征簡要說明（Introduction）：

在解決高效率加工精密金屬切削刀具和木工刀具方面Helitronic Power無所不能，即可以生產也可以修磨。專業設計的刀具制造軟件包提升了加工性能。應用領域涵蓋所有回轉類精密金屬切削和木工刀具，特殊刀具和復雜零件。
Helitronic Power一直保持自己在全球工具磨床高銷售份額，擁有超過4000個已交付的設備。
■具有極大自重和剛性的Walter龍門式床身能有效避免震動的影響，從而確保磨削高精度
■雙主軸磨頭能裝配六片砂輪
■Fanuc 310i控制系統，Helitronic Tool Studio軟件。
■可選（經濟型裝載機，托盤式裝載機，圓盤式裝載機，刀片裝載機）
■可選（內部測量系統-IMS，在生產運行中自動補償）
■可選（砂輪庫）：這個選項再次使瓦爾特處于領先地位。存儲量多達24片的砂輪庫結合裝載機后，生產效率得到極大提高，尤其是在磨削高復雜幾何結構和大規模生產運行中。每個單元由一套砂輪和冷卻管組成。這保證每個轉換后的有效冷卻，更換時間不到10秒鐘。

技術參數：

■油漆色機座底色：鐵灰色RAL7011
其它地方白色：RAL9003
■直線軸：
X軸最大行程（縱向行程）：460mm
Y軸最大行程（垂直行程）：320mm
Z軸最大行程（橫向行程）：660mm
最大運行速度：15m/min
C軸工作臺最大旋轉角度（旋轉工作臺）：±200°
■A軸：∞
精度：
直線軸控制分辨率：0.0001mm
旋轉軸控制分辨率：0.0001°
■雙端磨軸：
磨軸直徑：80mm
最大砂輪直徑：200mm
最大輸出功率(標準機器）：11.5KW
其它功率選項：19.5/24KW
磨軸速度，無級變速：0-9500轉/分
■重量：
主機帶有冷卻油箱：approx.4600kg
連接載荷（在400V/50Hz）:approx.25KVA
■冷卻系統：
冷卻容量：approx.400L
冷卻泵的流量：40-120L/min at 3-20 bar
■刀具尺寸：
最大盤形刀具直徑：320mm
外圍磨削時，最大刀具長度：350mm
端齒磨削時，最大刀具長度：280mm
工作臺最大承重：50kg
